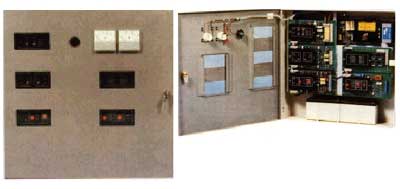

Rappresentano
quanto di più semplice ed affidabile possa
offrire il mercato in fatto di centrali
antincendio per piccoli e medi impianti.
Sono del tipo modulare con schede ad innesto
e vengono costruite a 4 o 8 posti scheda.
Tutti i circuiti sono allo stato solido
e le segnalazioni ottiche sono realizzate
con led di vari colori.
Queste apparecchiature dispongono di varie
schede le quali permettono la configurazione
personalizzata dell'impianto da realizzare.
Per una maggiore affidabilità dell'apparecchiatura,
ogni scheda utilizza un proprio microprocessore
con relativa eprom di programma.
Sono alimentate a 220 Va.c. oppure a richiesta
a 110 Va.c. e dispongono di caricabatterie
tampone.
Ogni scheda montata nella centrale ha una
propria morsettiera atta a collegare fili
della sezione di 2,5 mmq.
- Scheda display: ha lo scopo di visualizzare
con caratteri alfanumerici abbreviati gli
stati di allarme o di anomalia presenti
nella centrale. Dispone di display a quattro
digit in cui i primi due digit indicano
lo stato (AL=allarme ed AM=anomalia) ed
i secondi due la zona in allarme con caratteri
numerici. l'attivazione è data dalle varie
unità di zona presenti nella centrale.
- Scheda servizi: viene utilizzata per la
raccolta generalizzata delle segnalazioni
presenti sulla centrale e per la ripetizione
delle segnalazioni generali attraverso dei
relè.
In modo particolare le segnalazioni ripetute
sono le seguenti: preallarme generale, allarme
generale, anomalia generale, led presenza
di tensione, pulsante di reset, pulsante
di test, pulsante di tacitazione, interruttore
esclusione allarmi, pulsante per abilitazione
schede di spegnimento.
- Scheda relè: viene utilizzata quando si
richiedono delle segnalazioni verso l'esterno
o il collegamento di pannelli, sirene, magneti
chiudiporta, ecc. La scheda viene fornita
con 6 relè. ogni relè dispone di un proprio
led che si illumina al momento dell'attivazione.
- Scheda di segnalazione: serve per visualizzare
sull'impianto lo stato delle apparecchiature
che vanno monitorizzate quali ad esempio
pressostati, flussostati, pesatura bombole,
contatti di chiusura di porte tagliafuoco,
finecorsa delle valvole. |
Ogni segnalazione è evidenziata da un led
che si accende ed ogni scheda ne contiene
sei.
A richiesta può essere fornito un relè di
ripetizione per ogni segnalazione.
- Scheda a doppia linea di rivelazione:
viene utilizzata per il collegamento dei
rivelatori ed è del tipo a linea bilanciata.
Ognuna delle due zone dispone di uscita
statica per allarme ed anomalia e delle
segnalazioni ottiche per allarme, anomalia
e zona esclusa. L'abbinamento delle due
zone permette di avere un'uscita logica
sulla morsettiera che, associata alla scheda
di spegnimento ne provoca il controllo e
il comando. La scheda dispone di accertamento
sulla segnalazione di allarme.
- Scheda a un canale di spegnimento: questa
scheda permette il controllo e il comando
di impianti di spegnimento che utilizzano
gli attuatori a 24 V d.c.
Le funzioni fondamentali sono le seguenti:
comando da scheda di rivelazione, comando
da pulsante protetto montato sulla scheda,
comando da pulsante montato in campo, selettore
elettronico a tre posizioni per scelta di
intervento, temporizzatore programmabile
da 0 a 80 secondi, led di segnalazione per
pressostato, led di segnalazione per anomalia
scheda, led di segnalazione per attivazione
elettrovalvola, blocco della temporizzazione
prima della scarica, ingresso per programmazione
automatico/manuale della scarica.
- Scheda di rilevazione e spegnimento: questa
scheda combina insieme due funzioni che
sono quelle di rivelazione in doppio consenso
più quella di comando degli impianti di
spegnimento. L'attivazione della scarica
si ha quando due rilevatori sulla stessa
linea generano segnale di allarme. La scheda
dispone, come nel modello precedente, di
tutte le funzioni atte al controllo ed alla
temporizzazione.
- Alimentatore con trasformatore: provvede
ad alimentare tutte le schede della centrale
e le relative apparecchiature in campo.
Funge anche da caricabatterie tampone per
batterie della capacità massima di 6 Ah
a 24 V d.c.
E' di tipo stabilizzato ed eroga 3,5 A continui.
|
|
|
|
|
